1系統介紹
2019年，電網全面推進無人機智能巡檢技術應用，實現線路巡檢模式由人工巡檢向無人機為主的協同自主巡檢模式轉變，持續提升輸電智能運檢水平。
在此背景下，中測新圖研發了旋翼無人機智能巡檢任務規劃系統。系統基于機載激光雷達點云數據，依據桿塔模型數據庫與點云特征提取技術，在綜合考慮多旋翼無人機飛行特性的基礎上進行全自動航線規劃，快速定位任務目標并生成飛行航線，自動檢測航線安全，輸出高精度地理坐標的航線規劃成果以供多旋翼無人機進行自主導航精細化巡檢。
系統目前已投入省級電網公司生產應用，經數萬基塔的精細化巡檢任務規劃?rùn)z測，航線任務規劃效率可以達到每人每天50-60基桿塔。對于直線塔，單塔規劃效率在3-6分鐘/基；對于耐張塔，單塔規劃效率在8-15分鐘。綜合比較作業效率和成果，證明本系統具有很高的技術優越性。
2系統特點
1.無限量點云數據的加載及可視化；

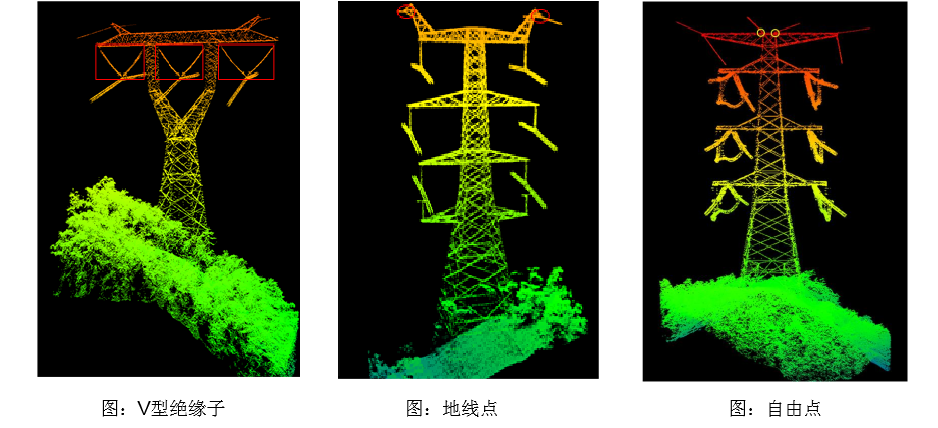

2.豐富的桿塔模型數據庫用于不同塔型的航線規劃；
3.智能提取準確率可達到90%，人工干預少，規劃效率高；
4.操作流程簡單，人機交互友好；

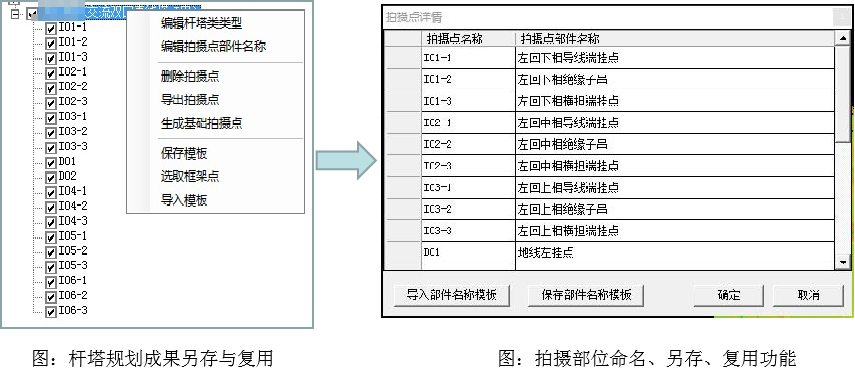

5.拍攝成果按照規范化的命名方式自動命名；
6.支持多種常見的定焦、變焦相機，不同電壓等級桿塔的航線規劃；
7.基于桿塔和通道的全局安全檢查技術，保障了巡檢航線的安全性。

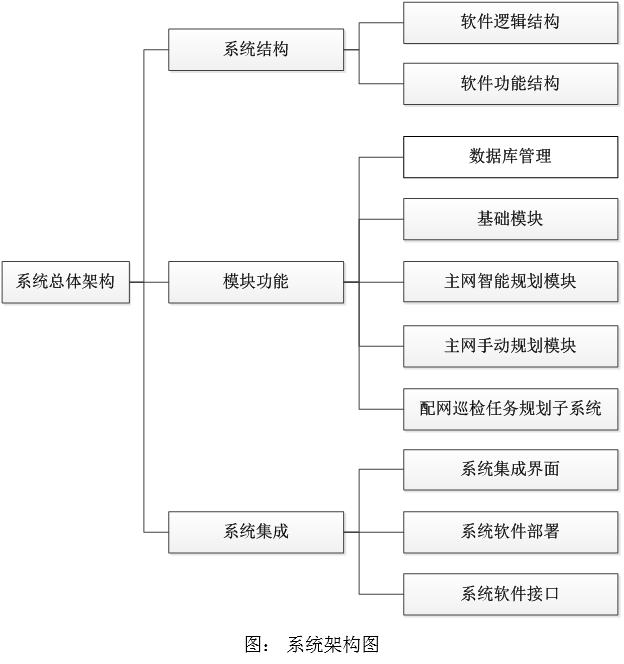

3系統模塊功能介紹
模塊一：基礎模塊

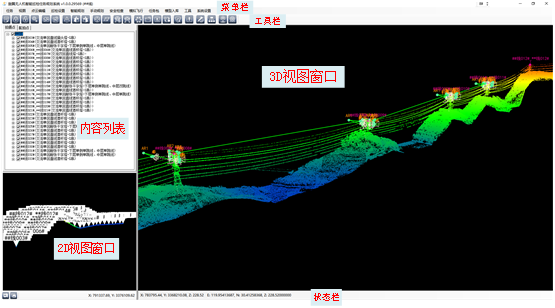

基礎模塊是輸電線路無人機自主巡檢航線規劃軟件的支撐模塊，是其它模塊功能實現的基礎，包括數據管理、數據加載、任務管理、用戶界面設計、二三維數據可視化、人機交互、安全檢查、相機圖幅框、導出任務包。
亮點1：大數據量點云處理與顯示

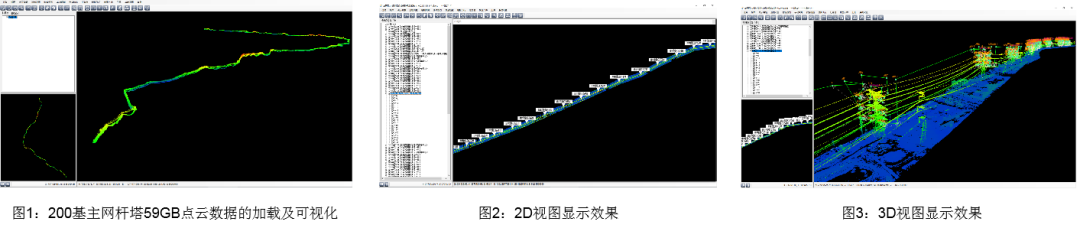

引用點云分頁技術和內外存實時調度技術，將LAS數據轉換為自有格式，實現了大數據量和大批量點云數據場景下的數據加載及可視化。如下圖，59GB點云數據的加載及可視化可做到暢通無卡頓。
亮點2：圖幅框預顯示拍攝效果

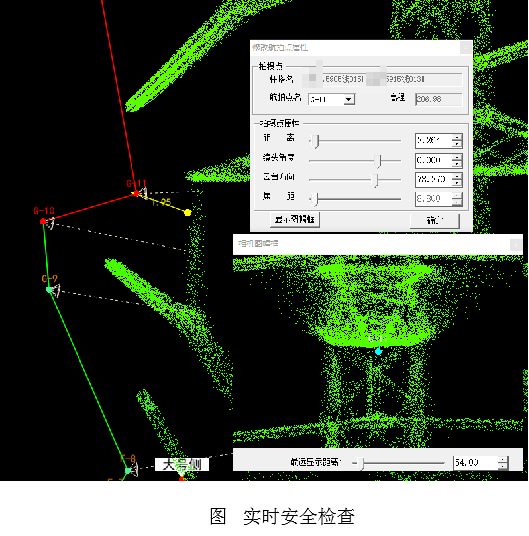

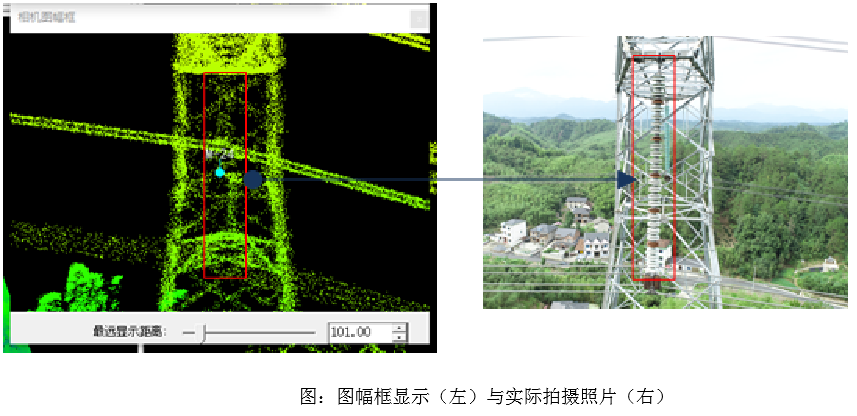

根據相機參數等信息繪制各航拍點成像效果，顯示實際航線任務規劃中各航拍點的直觀拍攝效果，使用戶可以方便快速的進行航拍點的編輯和查看。
亮點3：便捷的交互功能
多種交互方式及豐富的交互工具，支持快捷鍵操作，簡單高效。

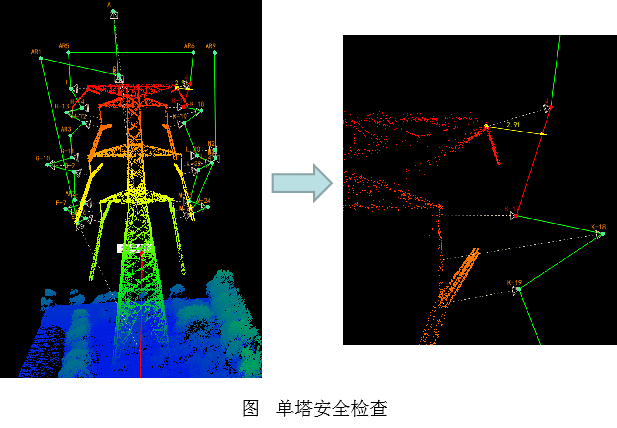

亮點4：安全檢查技術
提供單塔安全檢查與全局安全檢查兩種模式，在調整航拍點與航線時具有實時自動安全檢查功能。
亮點5：支持多種相機類型
支持不同型號無人機、定焦相機與變焦相機的自動航線規劃，如Phantom4RTK、Matrice210、Matrice300等無人機，搭載FC6310R（定焦）、ZenmuseX5S（變焦）、H20T（變焦）等相機。也可根據用戶需要，擴展定制其他無人機巡檢飛控接口。
模塊二：主網智能規劃模塊
主網智能規劃模塊依托點云數據與桿塔模型數據庫，實現對桿塔模型的自動化提取、桿塔航拍點與航線的自動生成。

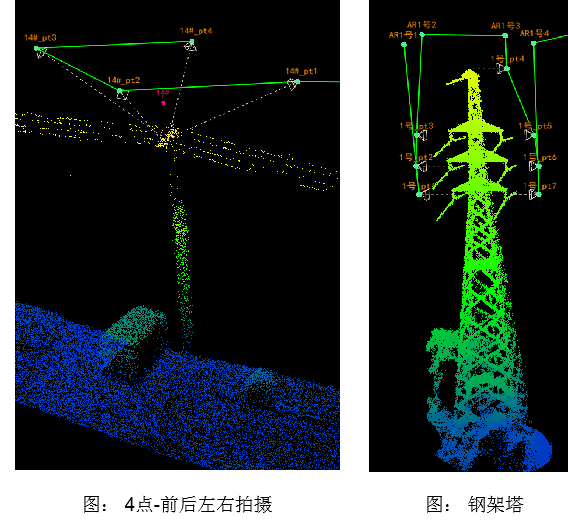

亮點1：智能航線規劃

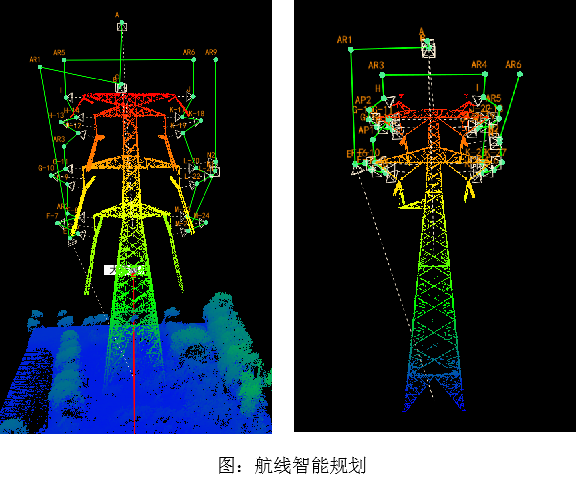

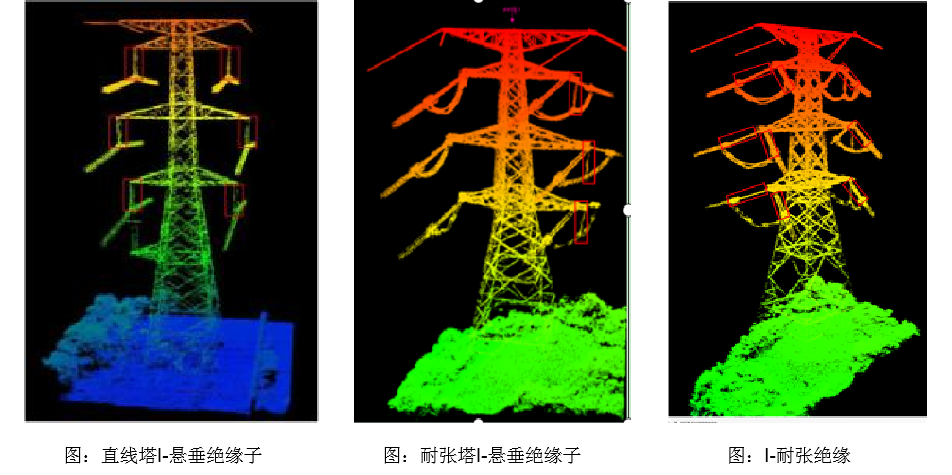

基于可擴展的桿塔模型數據庫，通過點云特征識別技術和自動敷設航線技術，實現航線智能規劃。點云特征識別正確率可達到90%以上，實現了拍攝目標位置的智能化計算。智能航線規劃與手動規劃對比，單塔規劃效率提高了4.5倍，在很大程度上提高了生產效率。
亮點2：航線規劃成果復用
支持規劃成果復用，基于桿塔模型庫，利用桿塔類型、桿塔尺寸等參數，通過閾值對比、信息提取和變換，實現航拍點和航線復制，顯著提高規劃效率。

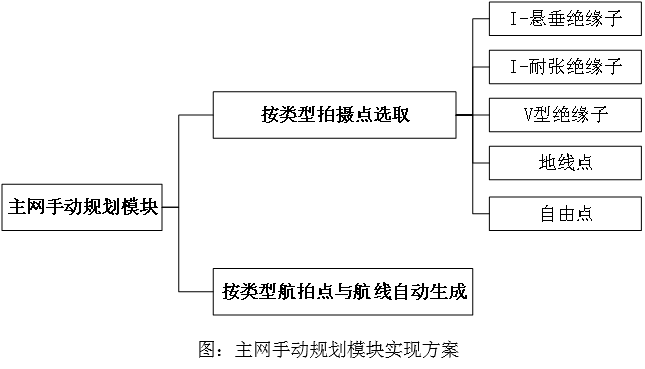

模塊三：主網手動規劃模塊

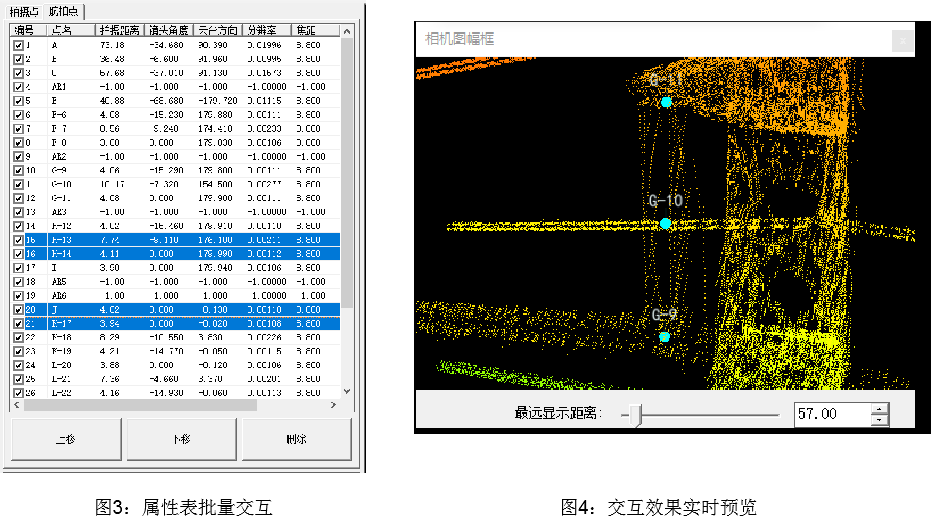

本系統具有手動選擇拍攝點進行航線規劃的功能。按照桿塔部件類型以組的形式選取拍攝點，自動生成航拍點與航線，提高了手動規劃的效率。

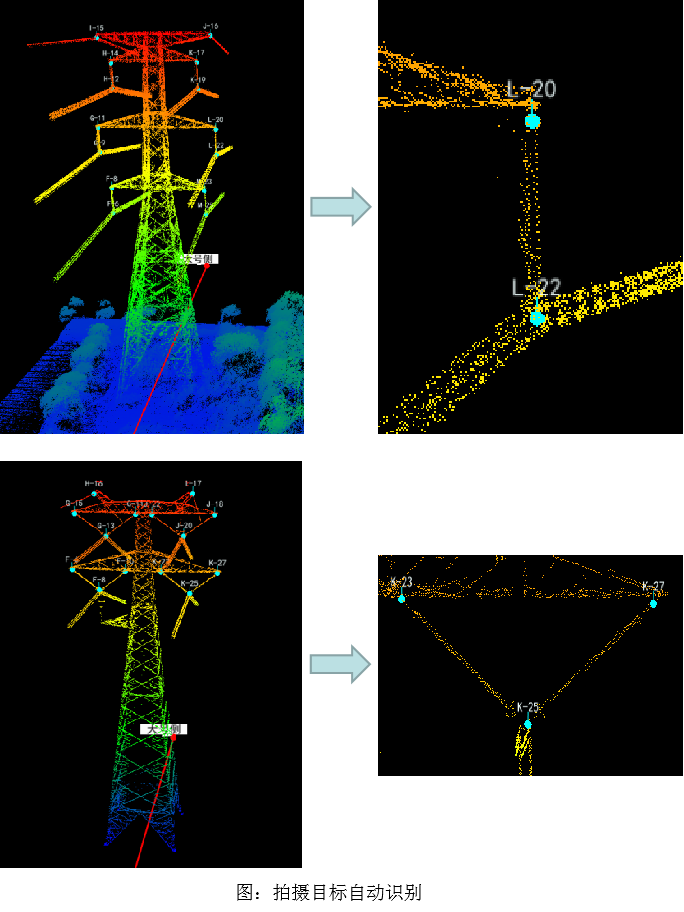

亮點1：按類型選取拍攝點
根據不同的部件類型將桿塔的拍攝目標分為I-懸垂絕緣子、I-耐張絕緣子、V型絕緣子、地線點、自由點五類，依據部件特點分別設計手動提取點方法。
亮點2：按類型自動生成航拍點與航線

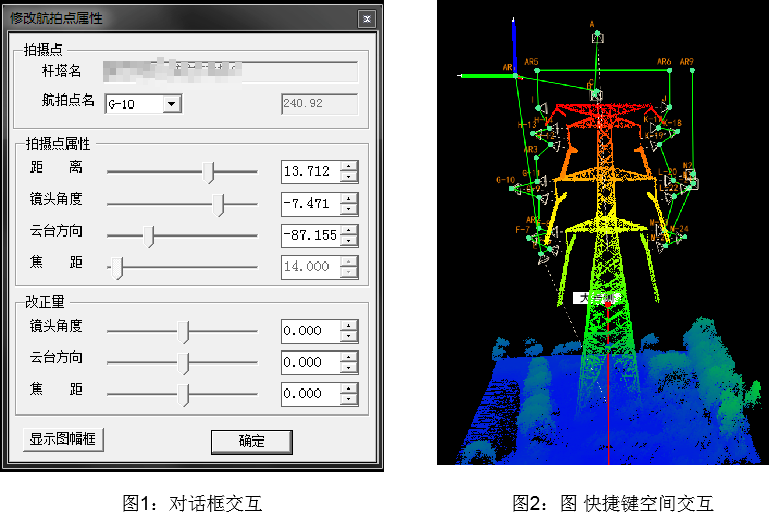

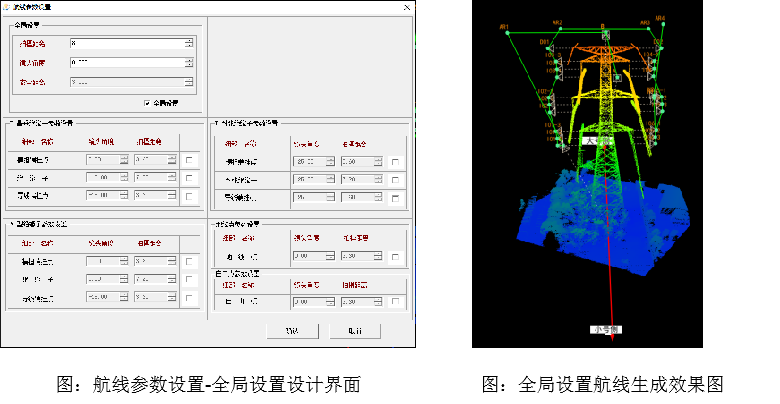

根據實際作業需求，對于不同類型的部件，分別設定巡檢航線參數。系統可通過全局設置和按類型設置兩種模式對話框?qū)崿F(xiàn)巡檢航線參數設置。
模塊四：配網巡檢任務規劃子系統
系統操作流程簡單，適應多類型架空配電線路。支持定焦（精靈4RTK）、變焦相機（X5S、Z30、H20T），適用于架空配電線路水泥塔、架空配電線路鋼架塔、水泥塔與鋼架塔混合的線路的航線任務規劃。

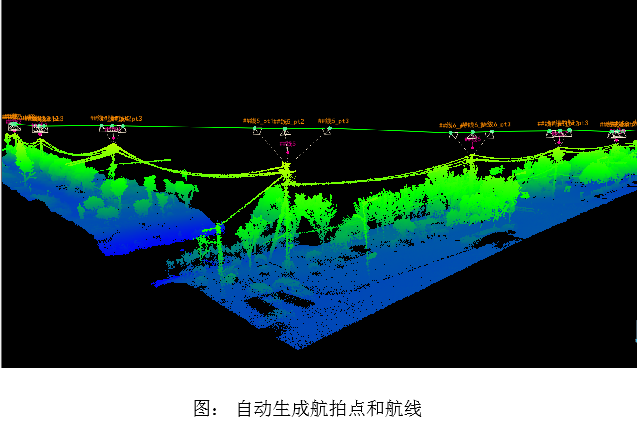

亮點1：支持多種拍攝模式

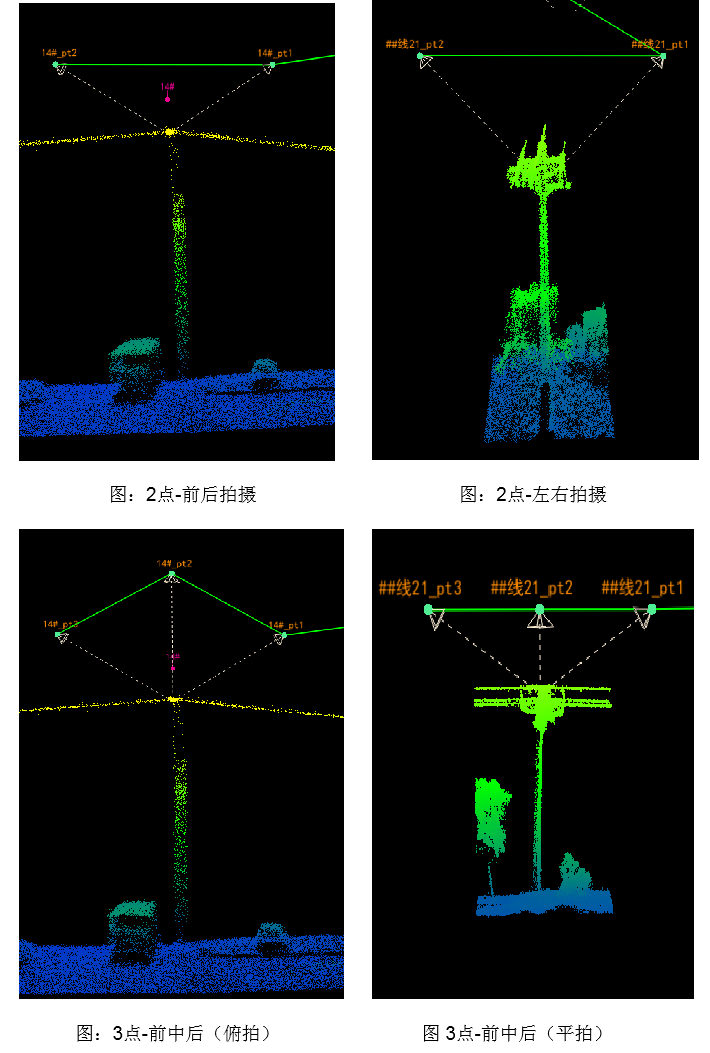

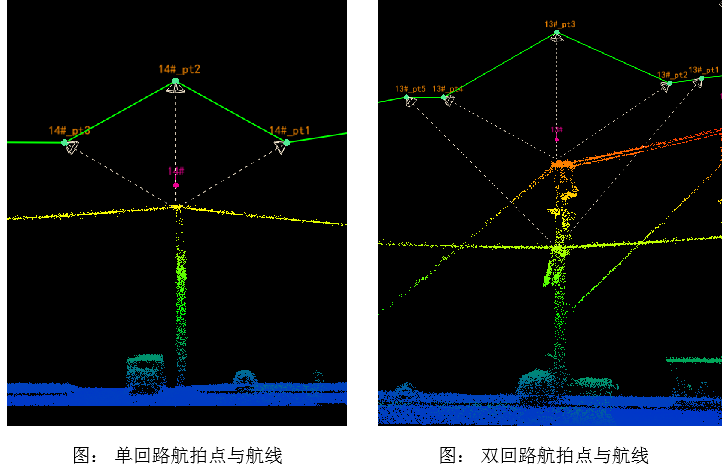

系統提供2點拍攝方式（前后、左右）、3點拍攝方式（前中后俯拍、前中后平拍）、4點拍攝方式（前后左右）、鋼架塔拍攝方式，自動完成航線任務規劃。

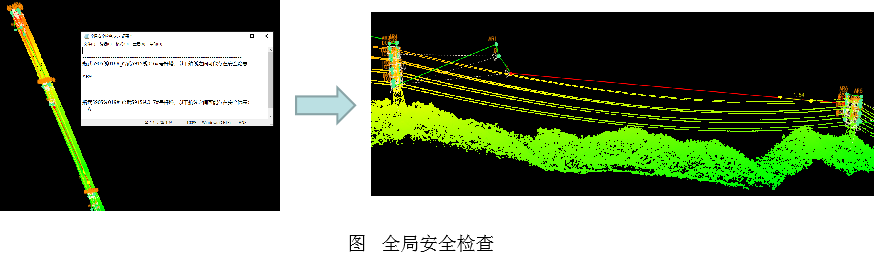

亮點2：多塔多層分段航線自動生成
具有對多基桿塔、多回路桿塔，分段自動生成航拍點與航線功能。

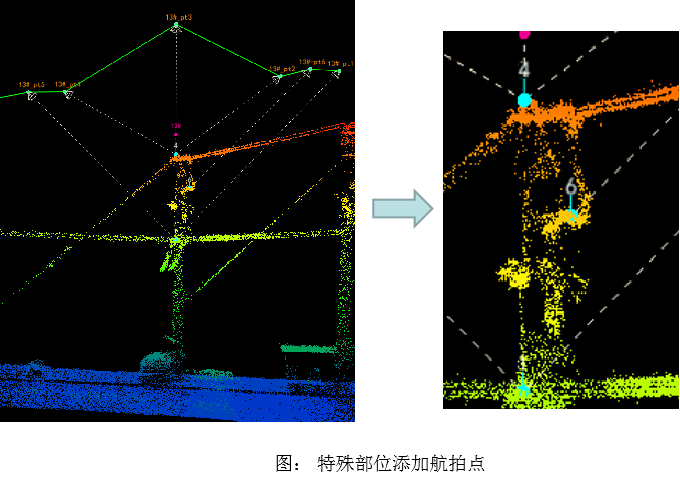

亮點3：特殊部位添加單個拍攝點
對一些特殊的部位（如變壓器），需要增加拍攝點，提供添加拍攝點，單點生成航拍點的工具。
5系統應用案例

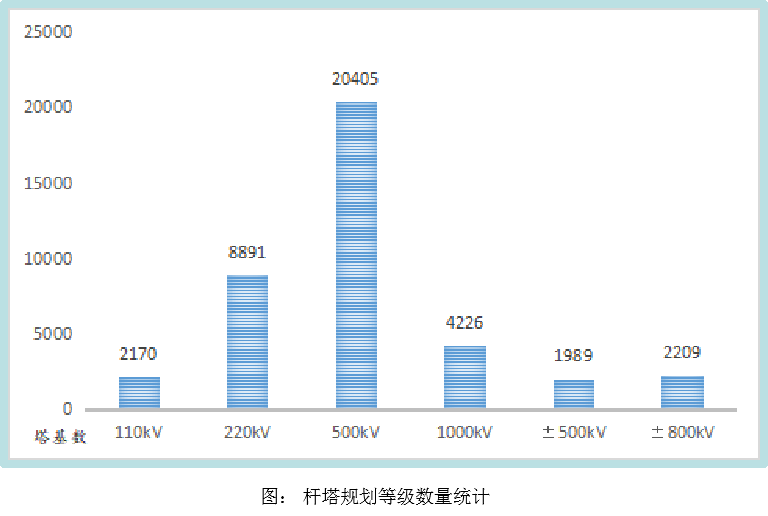

系統已在省級電網公司開展應用，規劃的桿塔涉及10kV、20kV、35kV、110kV、220kV、500kV、1000kV、±500kV、±800kV等級。經數萬基塔的精細化巡檢任務檢測，航線任務規劃效率可以達到每人每天50-60基桿塔，對于直線塔，單塔規劃效率在3-6分鐘/基；對于耐張塔，單塔規劃效率在8-15分鐘。綜合比較作業效率和成果，證明本系統具有很高的技術優越性。

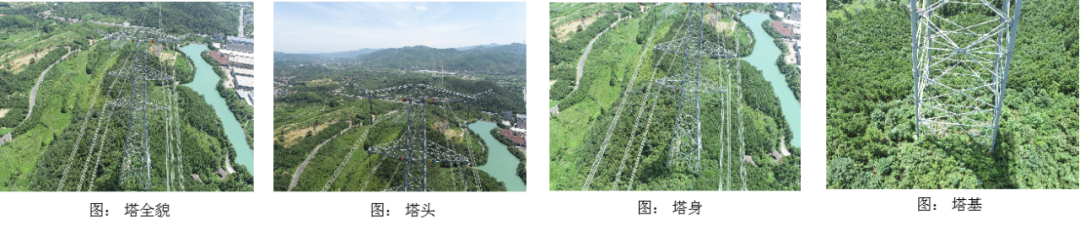

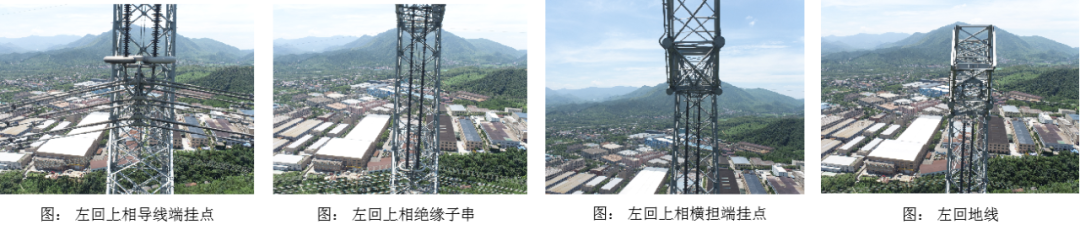

實拍:
